电机的冷却方式及其代号

发表时间:2022-05-23 17:39

电动机在使用过程中由于各种损耗的存在,温度不断升高,如果冷却不做好,会影响电动机的使用寿命。


开启式电动机一般采用环境空气直接进入电动机内部进行冷却,冷空气将电动机热量直接带走并排出到周围的环境中。

空气冷却的路径主要有三种:

①轴向:冷空气从一端进入,从另外一端排出。这种方式能装较大直径的风扇,冷却效果比较好。缺点是风耗较大,沿电动机轴向的温度分布不均匀,一般用于容量较小的电动机。

②径向:冷空气从两端进入,从铁芯的径向通风道排出。缺点是因为两端都要装风扇,风扇的外径只能小于转子直径,限制了风扇的能力,且需要有径向通风槽,会使电动机尺寸略大。优点是由于使用轴流风扇,通风效率较高,散热面积较大,沿电动机轴向的温度较均匀。

③轴向与径向复合通风:结合轴向与径向二者通风的优点,具有较好的通风冷却效果,且温度较均匀,但结构较复杂。


封闭式电动机在机壳内空气的流动与开启式类似,冷却方式的**差异之处在于封闭式电动机冷却时需要将机壳内的热空气与外届的冷介质换热,最常用的介质是空气,其次是水。当用空气作冷却介质时,通常用与电动机同轴的外风扇来产生风压驱动外界空气;如用水冷,则需专用水泵来驱动循环冷媒水在冷却水箱中循环对机壳内的热空气进行冷却。通常1000kW以下的电动机使用风冷,而1000kW以上的电动机大多采用水冷式的冷却方式。


名词解释


1)冷却:电机在进行能量转换时,总是有一小部分损耗转变成热量,必须通过电机外壳和周围介质不断将热量散发出去,这个散发热量的过程称为冷却。

2)冷却介质:传递热量的气体或液体介质。

3)初级冷却介质:温度低于电机某部件的气体或液体介质,它与电机的该部件相接触,并将其放出的热量带走。

4)次级冷却介质:温度低于初级冷却介质的气体或液体介质,通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5)最终冷却介质:热量传递到最后的冷却介质。

6)周围冷却介质:电机周围环境的气体或液体介质。

7)远方介质:通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8)冷却器:使一种冷却介质的热量传递到另外一种冷却介质,并保持两种冷却介质分开的装置。



冷却方法代号的内容规定


1、电机冷却方法代号主要由冷却方法标志、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。IC+回路布置代号+冷却介质代号+推动方法代号

2、冷却方法标志代号是英文国际冷却 International Cooling 的字母缩写,用IC表示。

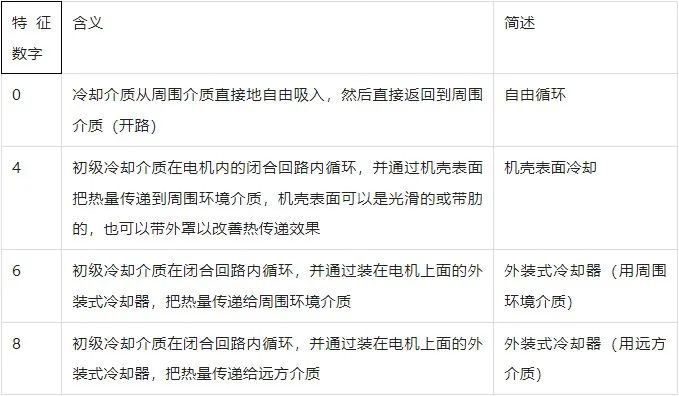

3、冷却介质的回路布置代号用特征数字表示

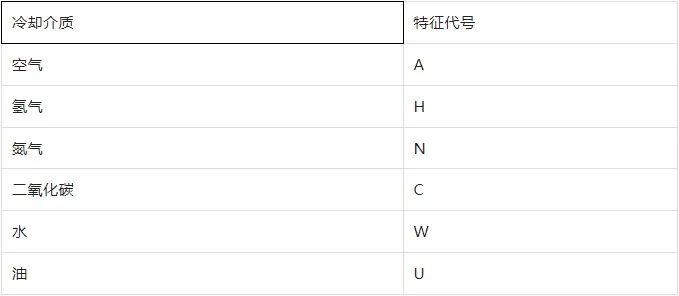

4、冷却介质代号


如果冷却介质为空气,则描述冷却介质的字母A可以省略

5、冷却介质运动的推动方法


6、冷却方法代号的标记有简化标记法和完整标记法两种,简化标记法如果冷却介质为空气,则表示冷却介质代号的A,在简化标记中可以省略,如果冷却介质为水,推动方式为7,则在简化标记中,数字7可以省略。

7、常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等

举例说明:

IC411完整标记法为   IC4A1A1

“IC”为冷却方式标志代号;

“4”为冷却介质回路布置代号(机壳表面冷却)

“A’’为冷却介质代号(空气)

**个“1”为初级冷却介质推动方法代号(自循环)

第二个“1”为次级冷却介质推动方法代号(自循环)
